Haas autoCUT 6080 Schneideplotter
Der vollautomatischen Haas Serie 3 autoCUT 6080 Schneideplotter sind eine ideale Lösung für mittlere Auflagen von Verpackungen, Mappen und alle Arten von Stanzaufträgen, bis B2 Format. Sehr kurze Einrichtzeit. Höchste Qualität und Präzision bei vollautomatischer Verarbeitung reduzieren die Fertigungskosten dramatisch.
Mit ein paar Klicks zum fertigen Produkt
Die Serie 3 wurde für die on-demand Produktion kleiner Auflagen entwickelt und verfügt über eine hochautomatisierte QR-Code-Erkennungsfunktion zum automatischen Abrufen der Schnittdatei. Ein Desktop Kontroll Zentrum mit automatischer Job Verwaltung erlaubt einfachstes Einrichten.

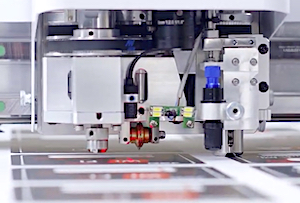

Der schnelle, digitale Servo-Takt-Motor des Schneideplotters sorgt für hohe Leistung. Der kompakte, vielseitige Schneidkopf verfügt über Laser-Positions-Anzeiger, CCD-Kamera, oszillierendes Messerwerkzeug, aktives Schneidwerkzeug, passives Schneidwerkzeug, Rillradwerkzeug.
Funktionalität und Genauigkeit
Senden Sie einfach Ihre entworfenen Dateien, die aus Adobe Illustrator oder CorelDRAW exportiert wurden, an den Controller zur Verarbeitung. Vom Sauganleger werden die Bogen auf den Arbeitstisch transportiert, mit einem Vakuum fixiert und der Werkzeugkopf mittels Kamera in die genau richtige Position der Passmarken gebracht. Der Werkzeughalter hat drei unterschiedliche Werkzeuge im direkten Zugriff. Dadurch können etwa in einem Arbeitsdurchgang Bedruckstoffe an- und durchgeschnitten sowie gerillt werden.
VIDEO autoCUT 6080 Serie 3- Anwendung, Beispiele
Effizienz und Qualität

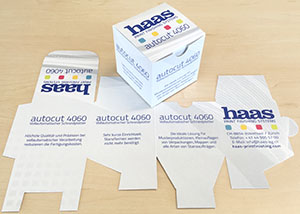

Die maximale Schnitttiefe beträgt je nach Materialdichte bis zu 1,5 mm, bei einer programmierbaren Genauigkeit bis 0,1 mm. Abhängig von der Komplexität der Aufgabenstellung benötigt der Autocut durchschnittlich nur 15–70 Sekunden, um ein B2 Bogen zu verarbeiten (..die Stanzform in der Abbildung links benötigte für Schneiden und Rillen etwas unter 1 Minute / Bg.).
urch die Automatisierung, schnelle Jobwechsel und die integrierte Qualitätskontrolle erzielt der Haas autoCUT 6080 eine hohe Effizienz und Qualität - das hilft Ihnen Zeit sparen und dabei gleichzeitig die Kosten zu senken.
Funktionen und Vorteile
- Anwendungen: Schneiden (Ausstanzen) Ritzen, Rillen, (Perforieren 6080) - in einem Arbeitsdurchgang
- Papierformate, 6080: max. 60 x 80 cm, min. 21 x 30 cm
- Nutzbare Schnittfläche, 6080 520 x 720 mm
- Material: Papier, Klebeetiketten, Packpapier, Karton, Wellkarton, Kunststoffe, Folien
- Papier-/Kartongewicht: bis 250 g/m² / Karton bis max 1,5 mm Materialstärke
- Anleger mit Stapeltisch, Blasluft Bogentrennung, Saugzuführung ab Positionieranschlag
- Zuführung der Bogen auf die Arbeitsposition, sicherer Halt auf Vakuumband
- Schneidetechnologie: digitale Servos für schnelle und genaue Positionierungen aller Motoren
- Geschwindigkeit: bis 1'000 mm / Sekunde
- Produktivität (je nach Komplexität) 6080 ca. 10 - 70 sec für Halbformat B2+
- Wiederholgenauigkeit: ca. 0,1 mm (je nach Material und Geschwindigkeit)
- Werkzeuge: Tungsten Hartmetall Schneidewerkzeug, Rill- Perforierwerkzeug, Ritzwerkzeug (Kiss Cut)
- Steuerung: Softtouchdisplay, CCD Kamera für Passermarken, Ethernet LAN
- Graphic Interface: DFX, HP/GL. Kompatible Formate: Adobe Illustrator / InDesign, EPS, PDF, Auto CAD
Mit einfachster Programmierung der Fertigungsdaten wird über einen grossen Farbtouchscreen der Job schnell erstellt. Um Aufträge noch schneller einrichten zu können und um mehrere, verschiedene Aufträge nacheinander zu bearbeiten, ist optional ein Barcodeleser verfügbar.
